円形水路補修金具

スリットガード

意匠登録:第1523242号 /第1523243号  実用新案登録:第3194020号

既設円形水路における呑口部分の損傷箇所を補強する金具

円形水路の損傷は、故障などで路肩に停車させる場合、脱輪したり、人が足を踏み外す恐れがあり危険です。スリットガードは、補修に時間のかかる円形水路呑口部分の損傷箇所を応急的に補修する金具で、損傷箇所に素早く設置して押え金具により固定するため、表面が平坦に仕上がり施工時間の短縮が図れます。

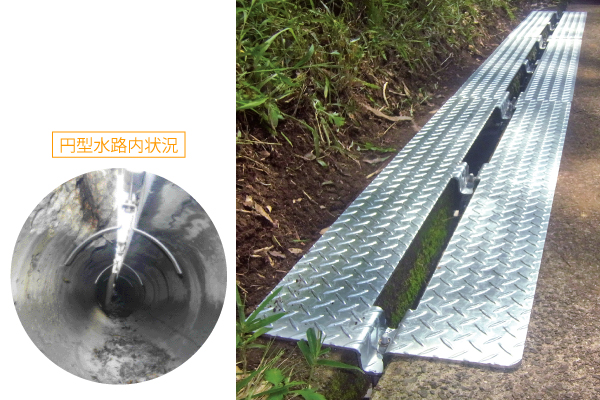

  • スリットガード

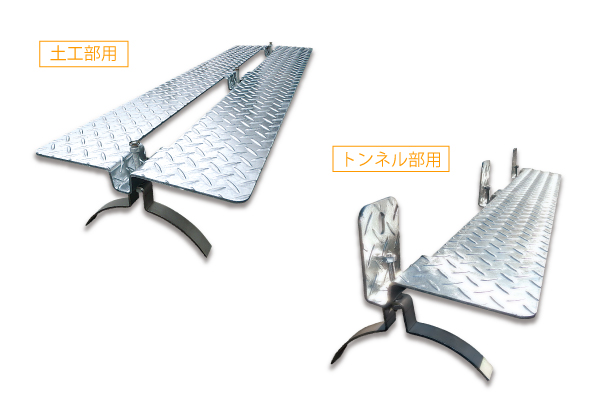

  • スリットガード(土工部用・トンネル部用)

特徴

  • 既設円型水路における呑口部分の損傷箇所を補強する金具です。
  • 既設円型水路を再設置する事なく、簡単に応急復旧することが可能です。

仕様

  • 材質:HDZ45

/基

用途区分 名称 製品寸法 数量 総重量(kg)
トンネル用 本体 L=1350 t4.5 縞鋼板 HDZ45 1 12.4
押え金具 W=30 t4.0 SUS 3
土工部用 本体 L=1350 t4.5 縞鋼板 HDZ45 1 19.3
押え金具 W=30 t4.0 SUS 3
  • 材質:SUS304

/基

用途区分 名称 製品寸法 数量 総重量(kg)
トンネル用 本体 L=1000 t4.0 縞鋼板 SUS304 1 9.4
押え金具 W=30 t4.0 SUS 3
土工部用 本体 L=1150 t4.0 縞鋼板 SUS304 1 15.4
押え金具 W=30 t4.0 SUS 3
