内装板直張金具

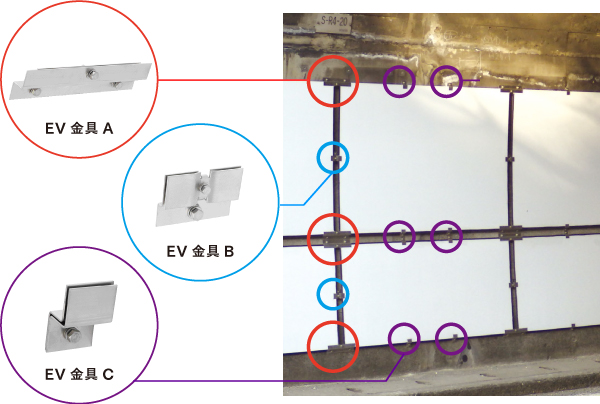

EV金具

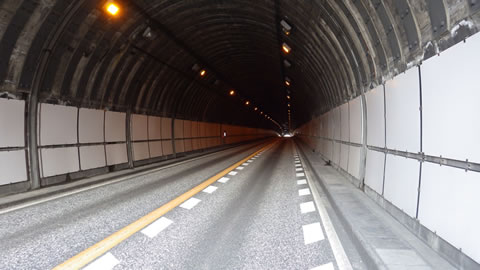

エバーパネルを設置する取付金具
EV金具はエバーパネル専用の取付金具です。構造がシンプルでアンカーによりエバーパネルを壁面へ固定するため、施工が簡単で作業時間の低減が図れます。
特徴
- エバーパネルを直張固定する金具です。
- 胴縁金具に比べて施工が容易で、作業時間の低減が図れます。
- 構造がシンプルで金具の組み合わせにより多種多様な配列が可能です。
- 素材にSUS材を使用しているため、耐腐食性に優れています。
仕様
- 材質：ステンレス
※ミルシートの発行につきましては、商品をご注文いただいた販売代理店を通してご依頼を承ります。
| EV金具 A | 数量 |
|---|---|
| 87×240 t=2.0 | 1組 |
| 15×30×200 t=2.0（ブラインドナット付） | |
| アンカーボルト M8×50 | 2本 |
| 六角ボルト M8×25（W1 SW1） | 1組 |
| EV金具 B | 数量 |
|---|---|
| 40×95 t=2.0 | 1組 |
| 79×95 t=2.0（ブラインドナット付） | |
| アンカーボルト M6×45 | 1本 |
| 全ネジボルト M6×45（N2 W2 SW1） | 1組 |
| 六角ボルト M6×30（W1 SW1） | 1組 |
| EV金具C | 数量 |
|---|---|
| 32×21×30 t=2.0 | 1組 |
| 30×18×32 t=2.0 | |
| アンカーボルト M8×50 | 1本 |
